您現在位于：首頁 >> 盲板閥>>F43X-0.5/1.5/2.5手動扇形盲板閥

F43X-0.5/1.5/2.5手動扇形盲板閥


F43X-0.5/1.5/2.5手動扇形盲板閥

結構特點及用途

F43X型手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（Ξ根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松 開動作，利用閥板上盲板和通孔板的位置變換達到啟閉目的。具有結構簡單，重量輕，性能可靠，操作方便等特點。 本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。

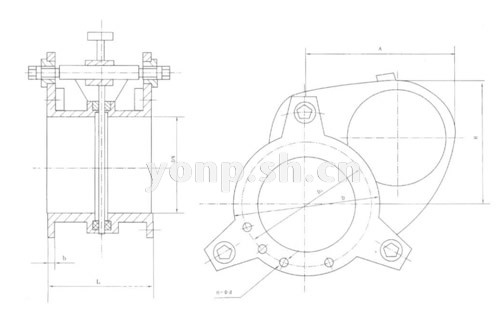

F43X-0.5/1.5/2.5手動扇形盲板閥 尺寸圖

F43X-0.5/1.5/2.5型主要外形及連接尺寸表

DN L D Di Η A Β n-d 質量Kg
PN0.05MPa PN0.15MPa PN0.25MPa
100 210 210 170 230 202 12 4-18 28 30 33
150 210 265 225 260 270 16 8-18 32 35 40
200 230 320 280 310 350 18 8-18 43 45 50
250 250 375 335 330 400 18 12-18 52 56 60
300 270 440 395 350 450 18 12-23 63 70 76
350 290 490 445 380 500 18 12-23 70 76 85
400 310 540 495 405 550 24 16-23 113 124 135
450 330 595 550 430 600 26 16-23 141 140 155
500 350 645 600 750 680 26 16-23 275 300 330
600 390 755 705 830 840 28 20-26 323 350 380
700 430 860 810 880 1050 28 24-26 380 410 450
800 470 975 920 900 1150 28 24-30 595 645 710
900 470 1075 1020 1000 1300 28 24-30 730 800 880
1000 470 1175 1120 1100 1450 28 28-30 900 980 1080
1200 510 1375 1320 1300 1550 28 32-30 1110 1200 1320
1400 510 1575 1520 1530 1700 30 36-30 1480 1650 1800
