F43AX-0.5/1.5/2.5手動扇形盲板閥


F43AX-0.5/1.5/2.5手動扇形盲板閥

結構特點及用途

F43AX型手動扇形盲板閥由左閥體、右閥體、閥體、連接軸（三根）組成。用板手旋轉連接軸螺旋付驅動左右閥體完成夾緊和 松開動作，利用閥板上盲孔扳和通孔板的位置變換達到啟閉目的。
本閥為短結構系列，橡膠密封圈安裝在閥板上，可以方便地更換密封膠圈。

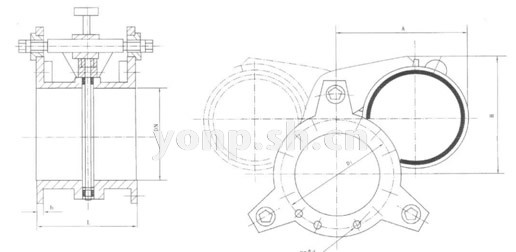

F43AX-0.5/1.5/2.5手動扇形盲板閥 外形尺寸圖

F43AX-0.5/1.5/2.5型主要外形及連接尺寸表

DN L D D1 Η A b n-Φd 質量Kg
PN0.05MPa PN0.15MPa PN0.25MPa
100 210 210 170 230 202 14 4-Φ18 20 22 25
150 210 265 225 260 270 18 8-Φ18 25 27 30
200 230 320 280 310 350 18 8-Φ18 45 50 55
250 250 375 335 330 400 18 12-Φ18 74 80 88
300 270 440 395 350 450 18 12-Φ22 135 145 160
350 290 490 445 380 500 18 12-Φ22 165 180 195
400 310 540 495 405 550 24 16-Φ22 210 230 250
450 330 595 550 430 600 26 16-Φ22 260 280 300
500 350 645 600 750 680 26 20-Φ22 310 340 375
600 390 755 705 830 840 28 20-Φ26 400 440 485
700 430 860 810 880 1050 28 24-Φ26 510 560 610
800 470 975 920 900 1150 28 24-Φ30 620 680 745
900 470 1075 1020 1100 1300 28 24-Φ30 760 835 915
1000 470 1175 1120 1300 1450 28 28-Φ30 940 1030 1130
1200 510 1375 1320 1400 1550 28 32-Φ30 1150 1300 1400
1400 510 1575 1520 1550 1700 30 36-Φ30 1550 1700 1850
