F43CX-0.5/1.5/2.5手動扇形盲板閥

結構特點及用途

本閥DN300-800型手動扇形盲板閥為長結構系列。本閥在右閥體上設有伸縮器，一般用于較長管路中。
本閥的伸縮器可以補償閥門啟閉時閥體的軸向位移，減小閥門的啟閉力矩（注：不能做為管路的補償器）

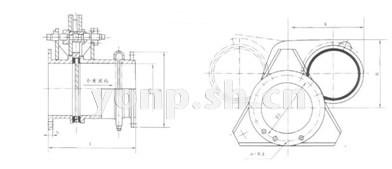

本閥DN900-1400型手動扇形盲板閥為長結構系列。本閥設有伸縮器，用于較長管路中（注：不能做為管路的補償器）。 根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。

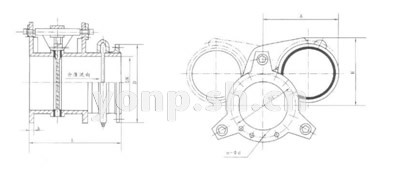

F43CX-0.5/1.5/2.5型主要外形及連接尺寸表

DN .	L	D	D1	Η	A	b	n-d	質量
								PN0.05	PN0.15	PN0.25
200	500	320	280	310	350	18	8-Φ18	72	85	90
250	500	375	335	330	400	18	12-Φ18	90	96	105
300	500	440	395	350	450	18	12-Φ22	150	165	180
350	500	490	445	380	500	18	12-Φ22	180	196	215
400	600	540	495	405	550	24	16-Φ22	210	230	250
450	600	595	550	430	600	26	16-Φ22	280	305	335
500	600	645	600	750	680	26	20-Φ22	320	350	385
600	600	755	705	830	840	28	20-Φ26	420	460	500
700	630	860	810	880	1050	28	24-Φ26	510	560	610
800	630	975	920	900	1150	28	24-Φ30	610	670	730
900	630	1075	1020	1100	1300	28	24-Φ30	750	820	900
1000	630	1175	1120	1300	1450	28	28-Φ30	920	1010	1110
1200	630	1375	1320	1400	1550	30	32-Φ30	1130	1250	1400
1300	630	1475	1420	1480	1650	30	32-Φ30	1300	1400	1500
1400	750	1575	1520	1550	1700	30	36-Φ30	1550	1700	1850
