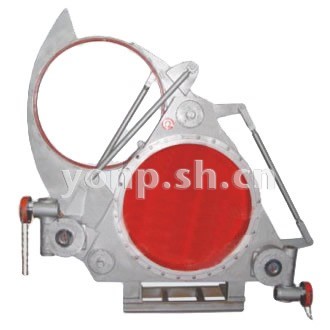

F3L43CX-0.5/1.5/2.5手鏈扇形盲板閥

結構特點及用途

該閥門由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母付、不銹鋼補償器、手鏈?zhǔn)酵茥U等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管聯接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿聯接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。三根絲桿中上面一根絲桿中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板旳定位塊，盲板旋轉時可以防止盲板漂移，避免密封橡膠圈擦傷。

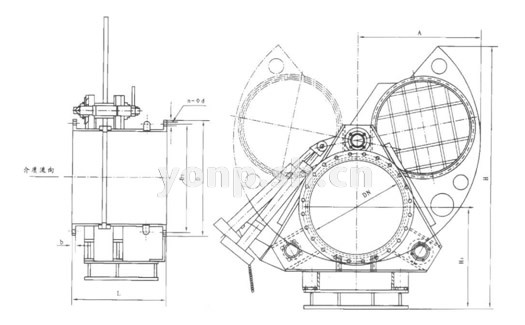

F3L43CX-0.5/1.5/2.5手鏈扇形盲板閥結構圖

主要外形及連接尺寸表

DN	L	D	D1	Η	H1	A	b	n-d	質量Kg
DN	L	D	D1	Η	H1	A	b	n-d	PN0.05	PN0.15	PN0.25
300	500	440	395	1200	380	480	22	12-22	240	265	290
350	500	490	445	1300	420	520	22	12-22	310	340	370
400	600	540	495	1400	560	580	22	16-22	350	385	410
450	600	595	550	1400	560	650	24	16-22	450	495	535
500	600	645	600	1480	600	800	24	16-22	540	590	640
600	600	755	705	1600	760	1000	26	20-26	650	710	780
700	600	860	810	1680	880	1050	30	24-26	820	900	980
800	800	975	920	1860	1125	1129	30	24-30	1500	1650	1750
900	800	1075	1020	2055	1270	1242	32	24-30	1800	1980	2180
1000	800	1175	1120	2240	1400	1375	35	28-30	2100	2300	2500
1100	800	1275	1220	2425	1535	1510	35	28-30	2300	2500	2750
1200	800	1375	1320	2620	1680	1625	35	32-30	2600	2850	3100
1300	800	1475	1420	2760	1770	1749	35	32-30	3000	3300	3600
1400	850	1575	1520	2960	1925	1856	35	36-30	4170	4550	4950
1500	850	1690	1630	3105	2050	1976	35	36-30	4400	4800	5250
1600	850	1790	1730	3300	2160	2093	35	40-30	4750	5100	5600
1800	1100	1990	1930	3610	2370	2335	35	44-30	5750	6220	6800
2000	1100	2190	2130	3960	2620	2570	35	48-30	6750	7350	8000
