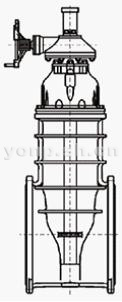

大口徑軟密封電動閘閥

別名：Z945X電動暗桿軟密封彈性座封法蘭閘閥、電動污水閘閥

產品特點

　　大口徑軟密封閘閥采用優質的球墨鑄鐵或碳鋼鑄造而成，具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能極佳，安全可靠，使用壽命長。可立式或臥式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、冶金、電廠等行業。

技術參數

　　公稱壓力：1.0Mpa、2.5Mpa 公稱通徑：500-1200m
　　試驗標準：GB13927　AP1598 法蘭標準：GB/T 17241.6 GB9113
　　工作溫度：0-80℃ 適用介質：水、油、氣等

主要部件材質

名　稱	材　料
閥　體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘　板	球墨鑄鐵＋三元乙丙或丁腈橡膠
內六角螺栓	碳化處理
密封圈	三元乙丙或丁腈橡膠
閥　蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥　桿	不銹鋼
O形密封圈	西腈橡膠
止推軸承	錫青銅
螺　栓	碳鋼、合金鋼
壓　蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手　輪	可鍛鑄鐵

外型尺寸

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H(手輪)	1480	1665	2200	2800	2800	3000	3000
H（傘齒輪）	1650	1900	2350	2950	2950	3150	3150
H（電動）	電動裝置可由用戶指定
