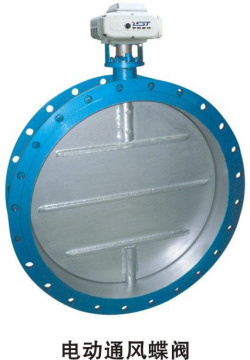

D941W電動通風蝶閥,電動煙塵蝶閥

別名：D941W電動煙塵氣通風蝶閥

概述

D941W-1C電動通風蝶閥是一種非密閉型蝶閥，采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，電動通風蝶閥具有結構緊湊、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。電動通風蝶閥廣泛適用于建材、冶金、礦山、電力等生產過程中溫度≤300℃，公稱壓力為0.1Mpa的含塵氣體、通風凈化裝置、煙氣管道等管道上，用以連通、啟閉或調節介質。

產品特點

1、電動通風蝶閥設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、力矩小，操作方便，省力靈巧。
3、電動通風蝶閥采用不同適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

技術參數和性能

電動通風蝶閥執行器技術參數		D941W電動通風蝶閥閥體參數
電源	AC110V、220V、380V/DC24V	公稱通徑	DN50～2000mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN0.1MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	碳素鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	碳素鋼、合金鋼、不銹鋼
動作時間	15秒/30秒/60秒	閥板材質	碳素鋼、合金鋼、不銹鋼
環境溫度	-30°～60°	閥座密封	不銹鋼
手動操作	附帶手柄操作	結構形式	中線
限   位	電氣、機械二重限位	溫度	≤300℃特殊可定制
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	含塵氣體，空氣，含塵煙氣
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	力矩小，流阻小，流通能力大，防卡死

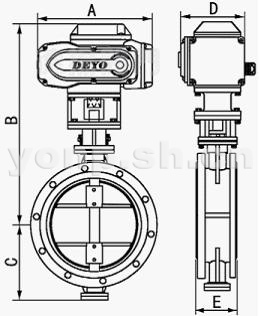

外形尺寸

公稱通徑DN	A	B	C	D	E	額定功率	額定電流
50	155	353	70	104	108	15W	0.2A
65	155	362	80	104	112	15W	0.2A
80	155	368	95	104	114	15W	0.2A
100	208	392	105	115	127	25W	0.5A
125	208	407	120	115	140	25W	0.5A
150	208	446	132	115	140	25W	0.5A
200	256	489	160	127	152	50W	0.8A
250	256	514	187	127	165	90W	1.0A
300	256	568	220	127	178	90W	1.0A
350	288	629	245	164	190	120W	1.2A
400	288	662	270	164	216	120W	1.2A
450	288	717	297	164	222	150W	1.2A
500	288	815	322	164	229	150W	1.2A
600	288	927	377	164	267	150W	1.2A

訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

注意事項
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
