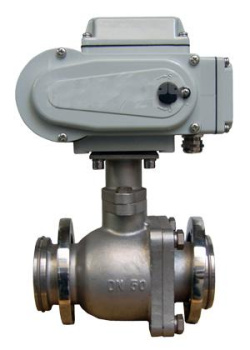

電動高真空球閥

概述

GUD電動高真空球閥是適用于1.3×10-7～6×105Pa的真空系統中接通或切斷管路的介質流。電動真空球閥采用回轉型或電子調節式閥門電動執行器，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。電動高真空球閥為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝，廣泛應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域，符合GMP標準。

產品特點

1、電動真空球閥密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀。
2、電動真空球閥開關扭矩小，配置電動執行器小，工作穩定、可靠。
3、電動真空球閥既能適用高真空，又能適用一定的正壓力下使用。
4、由于電動真空球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。

技術參數和性能

電動高真空球閥執行器技術參數		GUD電動高真空球閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N·M～2000N·M	適用范圍	16x105～1.3x10-5
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	不銹鋼
動作范圍	0～90°±5°	閥體材質	304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL、氟橡膠
手動操作	附帶手柄操作	溫   度	PTFE≤150℃、PPL≤240℃、氟橡膠≤105℃
限   位	電氣、機械二重限位	適用介質	水、蒸氣、酸、堿等
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特   點	連線簡單，結構緊湊、阻力小、動作穩定

外形尺寸

公稱通徑DN	L	L1	H	D	D1	額定功率	額定電流
10	92	155	170	55	40	15W	0.2A
16	100	155	178	60	45	15W	0.2A
20	114	155	191	65	55	15W	0.2A
25	114	155	193	70	60	15W	0.2A
32	140	155	211	90	70	15W	0.2A
40	165	208	248	100	80	25W	0.5A
50	175	208	257	110	90	25W	0.5A
63	186	208	275	130	110	25W	0.5A
80	198	256	300	145	125	50W	0.8A
100	220	256	338	165	145	90W	1.0A
125	266	256	373	200	175	90W	1.0A
150	296	288	390	225	200	120W	1.2A
200	390	288	512	285	260	150W	1.2A

訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

注意事項
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
