氟塑料磁力驅動泵

產品特點

防漏設計取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。
由于泵的過流部分選用“氟塑料合金”制造?？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

工作原理

驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。

主要用途

本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。使用溫度：-20℃至100℃。

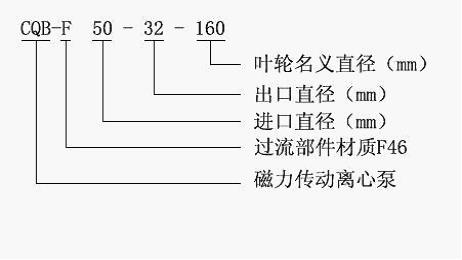

型號意義

CQB-F型氟塑料磁力驅動泵性能參數

型 號	口徑		流量 (m3/h)	揚程 (m)	電機功率 (kW)	電 壓  (V)	材 質
	進口	出口
CQB15-10-85F	15	15	1.8	8	0.12	220/380	氟 塑 料
CQB20-15-105F	25	18	3	12	0.37	220/380
CQB32-25-125F	32	25	3.2	20	0.75	380
CQB32-25-145F	32	25	3.2	25	0.75	380
CQB40-32-115F	40	32	6.3	15	0.75	380
CQB40-32-145F	40	32	6.3	25	1.5	380
CQB40-32-160F	40	32	6.3	32	2.2	380
CQB50-40-125F	50	40	12.5	20	2.2	380
CQB50-40-160F	50	40	12.5	32	3	380
CQB65-50-125F	65	50	25	20	3	380
CQB65-50-160F	65	50	25	32	5.5	380
CQB80-65-125F	80	65	50	20	7.5	380
CQB80-65-160F	80	65	50	32	11	380
CQB100-80-125F	100	80	100	20	11	380
CQB100-80-160F	100	80	100	32	18.5	380
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆電機

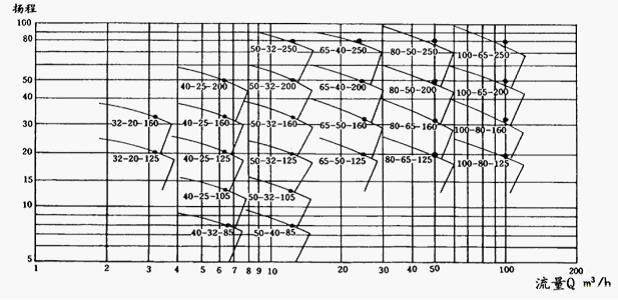

CQB-F型氟塑料磁力驅動泵性能曲線圖

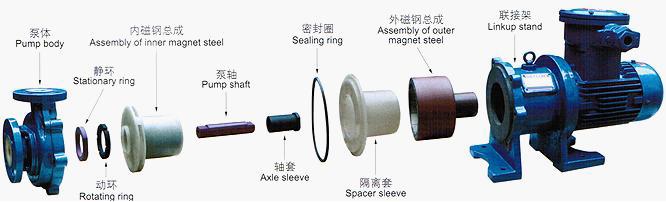

CQB-F型氟塑料磁力驅動泵結構爆炸圖

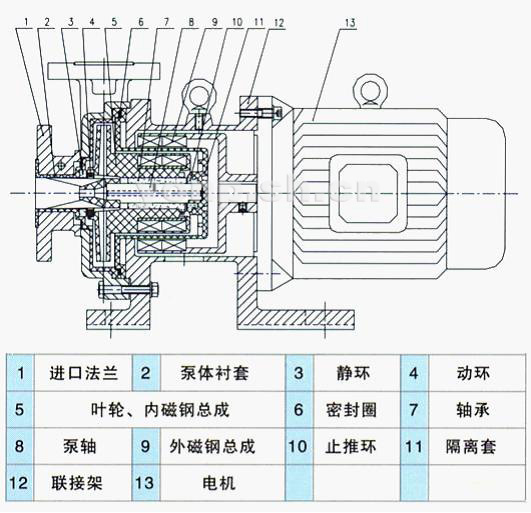

CQB-F型氟塑料磁力驅動泵（結構圖)

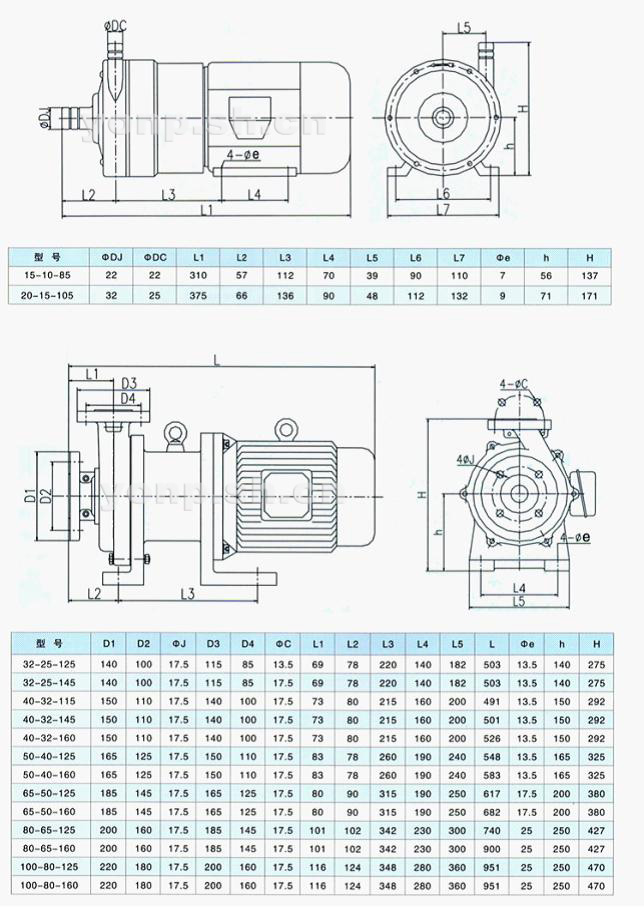

CQB-F型氟塑料磁力驅動泵（安裝尺寸）

氟塑料磁力驅動泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/clb.html">磁力泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、氟塑料磁力驅動泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供磁力泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬隨機提供的最新氟塑料磁力驅動泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：氟塑料磁力驅動泵使用說明書。
