自吸式塑料磁力泵

產品概述

ZBF型產品符合JB/T 7742-1995《小型磁力傳動離心泵》標準，為全國磁力泵聯合設計的優化產品。結合國外的先進技術，采用外混式結構的自吸塑料磁力泵。該泵以增強聚丙烯為主要材料，自吸時間短、壽命長，是自動化遠程控制和流動輸送強腐蝕液體的無泄漏泵。

工作原理

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。

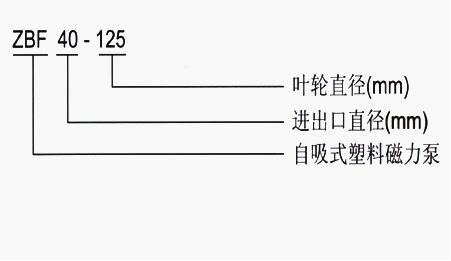

型號意義

ZBF型自吸式塑料磁力泵性能曲線

ZBF型自吸式塑料磁力泵性能參數

型號	口徑		流量(m3/h)	揚程	吸程	電機功率	轉(r/min)	電壓	頻率(Hz)
	進口	出口
ZBF32-105	32	32	6.5	10	5	0.75	2900	380	50
ZBF32-115				16	5	1.1	2900	380	50
ZBF32-125				20	5	1.5	2900	380	50
ZBF40-105	40	40	10	10	5	1.1	2900	380	50
ZBF40-115				16	5	1.5	2900	380	50
ZBF40-125				20	5	2.2	2900	380	50
ZBF50-125	50	50	12.5	20	5	3	2900	380	50
ZBF50-160				32	5	4	2900	380	50

自吸式塑料磁力泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/clb.html">磁力泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、自吸式塑料磁力泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供磁力泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬隨機提供的最新自吸式塑料磁力泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：自吸式塑料磁力泵使用說明書。
