ZCQ型自吸磁力泵

ZCQ型，自吸磁力泵是自吸式磁力驅動泵的簡稱，是上海永鵬根據全國廣大用戶的要求，在CQ型磁力泵和ZX自吸泵的基礎上吸取國外最新技術，并經過本廠工程技術人員反復研究試驗而成功的新產品，上海永鵬提供的ZCQ自吸式磁力泵的性能達到國外同類產品九十年代先進水平。以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、等材料制造，即有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水、自吸高度4米。結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

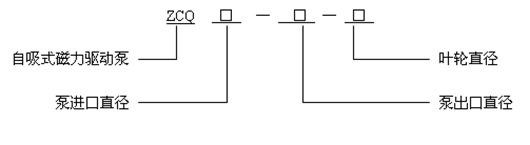

型號說明

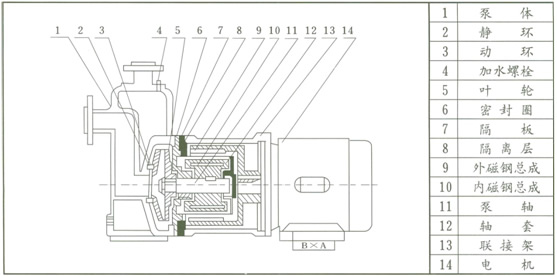

結構示意圖

工作原理

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部分組成，結構見結構示意圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

安裝

開箱后檢查泵銘牌，校對泵產品主要參數是否與使用要求相符。 泵應水平安裝，泵體不得承受管路重量。 泵與管路應保持良好的密封。

使用

泵使用前應進行檢查、電機風葉轉動要靈活、無卡住及異聲現象，各緊固件要牢固。 擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。 接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。 泵停止工作前，先關閉排出閥門，再關閉電源，最后關閉吸入管閥門。

性能參數

型號	口徑		揚程 m	流量 升/分	電機功率 KW	轉速 轉/分	電壓 V	自吸性能 m/3分
	進口	出口
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-160	50	40	25	240	4	2900	380	4
ZCQ50-40-145	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
ZCQ100-80-160	100	80	32	150	22	2900	380	4

ZCQ型自吸式磁力驅動泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/clb.html">磁力泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、ZCQ型自吸磁力泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供磁力泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬隨機提供的最新ZCQ型自吸磁力泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：ZCQ型自吸磁力泵使用說明書。
