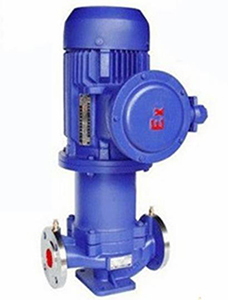

CQB-L型防爆磁力管道泵

CQB-L型，防爆磁力管道泵是CQB-L立式防爆磁力驅動管道離心泵的簡稱,是上海永鵬提供的新型立式款磁力驅動離心泵類產品之一。也是上海永鵬在多年設計制造臥式磁力泵經驗基礎上開發的一種新型立式磁力管道離心泵，CQB-L磁力管道離心泵既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是貴州省各化工、冶金、熱煉等行業企業目前應用很廣泛的新一代的無泄漏管道離心泵產品.

主要特點

1、進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積??；
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw；
7、配備防爆電機后可以適用于易燃易爆的介質輸送。

1	泵殼	2	葉輪	3	密封環	4	軸承體
5	隔離套	6	止推環	7	軸承	8	軸套
9	軸	10	內磁鋼總成	11	螺母	12	聯接架
13	外磁鋼總成	14	電機

性能參數表

型號	口徑		流量 (m3/h)	揚程 (m)	電機功率 (kW)	電 壓 (V)	材 質
	進口	出口
CQB32-125L	32	20	3.2	20	1.1	380	不 銹 鋼
CQB32-160L	32	20	3.2	32	1.5	380
CQB40-105L	40	25	3.2	12.5	1.1	380
CQB40-125L	40	25	6.3	20	2.2	380
CQB40-160L	40	25	6.3	32	3	380
CQB40-200L	40	25	6.3	50	5.5	380
CQB50-85L	50	32	6.3	8	1.1	380
CQB50-105L	50	32	6.3	12.5	1.5	380
CQB50-125L	50	32	12.5	20	3	380
CQB50-160L	50	32	12.5	32	4	380
CQB50-200L	50	32	12.5	50	7.5	380
CQB50-250L	50	32	12.5	80	18.5	380
CQB65-125L	65	50	25	20	4	380
CQB65-160L	65	50	25	32	7.5	380
CQB65-200L	65	40	25	50	15	380
CQB65-250L	65	40	25	80	22	380
CQB80-125L	80	65	50	20	7.5	380
CQB80-160L	80	65	50	32	15	380
CQB80-200L	80	50	50	50	22	380
CQB80-250L	80	50	50	80	37	380
CQB100-125L	100	80	100	20	15	380
CQB100-160L	100	80	100	32	22	380
CQB100-200L	100	65	100	50	37	380
CQB100-250L	100	65	100	80	55	380
注:每個型號都可配防爆電機

CQB-L立式磁力驅動管道離心泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/clb.html">磁力泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、CQB-L型防爆磁力管道泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供磁力泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬隨機提供的最新CQB-L型防爆磁力管道泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：CQB-L型防爆磁力管道泵使用說明書。
