2W 氣體電磁閥
2W 氣體電磁閥
特點
采用二口(通)二位直動式膜片結構無壓力啟動，大大擴充了它的使用領域。采用平板式膜片結構啟閉可靠，并且大大增強該產品的使用壽命。選用塑封線圈可提高該產品在眾多環境下的安全使用。適用介質：液體、水、熱水、氣、油、瓦斯等,并請注意以下細節:
1、 如在食品機械和飲用水上使用，可在訂貨時提出密封材料可用食品級硅橡膠PYMQ。
2、安裝手動裝置的，在斷電或緊急情況下，可以手動操作閥門開關。
3、需要法蘭連接的可在訂貨時提出。
2W-025-08
內部結構及主要零部件
2W 氣體電磁閥訂貨編號
水(熱水) 型2W-N電磁閥
水(熱水) 型2W-N電磁閥
| 規格型號 | 長（L）mm | 高(H)mm | 接管螺紋 |
| 2W-2.5N | 40.5 | 75 | PT1/8"1/4" |
| 2W-4N | 52.5 | 85.5 | PT3/8" |
| 2W-10N | 69 | 117 | PT3/8" |
| 2W-15N | 69 | 117 | PT1/2" |
| 2W-20N | 73 | 123.5 | PT3/4" |
| 2W-25N | 99 | 134.5 | PT1" |
| 2W-35N | 112 | 172 | PT11/4" |
| 2W-40N | 123 | 172 | PT11/2" |
| 2W-50N | 168 | 209 | PT2" |
2W-25JN
內部結構外形尺寸圖2
內部結構外形尺寸圖1

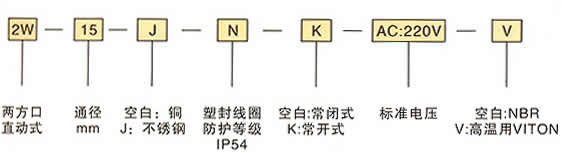

水(熱水) 型2W-N電磁閥訂貨編號
不銹鋼法蘭式2W 氣體電磁閥
2W-50JF
| 型號 | 長(L) | 高（H） | H1 | 法蘭D | 法蘭D1 | 法蘭D2 |
| 2W-10JF | 96 | 145 | 45 | 90 | ф14 | ф65 |
| 2W-15JF | 96 | 145 | 45 | 90 | ф14 | ф65 |
| 2W-20JF | 98 | 155 | 50 | 100 | ф14 | ф75 |
| 2W-25JF | 128 | 166 | 55 | 110 | ф14 | ф85 |
| 2W-32JF | 158 | 204 | 67.5 | 135 | ф18 | ф100 |
| 2W-40JF | 158 | 217 | 72.5 | 145 | ф18 | ф110 |
| 2W-50JF | 202 | 227 | 78 | 156 | ф18 | ф125 |
注：需要常開式，在型號后加K，如2W-25JFK，F(xiàn)表示法蘭連接。

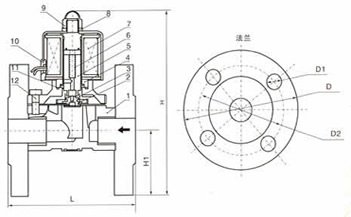

外形尺寸，內部結構圖1
| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 本體 | 2 | 膜片組合 |
| 3 | 膜片拉伸彈簧 | 4 | 電磁鐵組合 |
| 5 | 可動鐵組合 | 6 | 壓縮彈簧 |
| 7 | 線圈組合 | 8 | 彈簧華司 |
| 9 | 六角蓋形螺帽 | 10 | 出線護套 |
| 11 | O令 | 12 | 螺釘 |
不銹鋼法蘭式2W 氣體電磁閥訂貨編號
外形尺寸，內部結構圖2
| 型號 | A | B | C | D | K(PT) |
| 2W025-06 | 66 | 30.3 | 75 | 40.5 | 1/8〞 |
| 2W025-08 | 66 | 30.3 | 75 | 40.5 | 1/4〞 |
| 2W040-08 | 66 | 30.3 | 75 | 40.5 | 1/4〞 |
| 2W040-10 | 74 | 32.2 | 85.5 | 52.5 | 3/8〞 |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 3/8〞 |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 1/2〞 |
| 2W200-20 | 107 | 57 | 123.5 | 73 | 3/4〞 |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 1〞 |
| 2W350-35 | 140 | 90 | 170 | 119 | 11/〞4 |
| 2W400-40 | 142 | 95 | 172 | 123 | 11/2〞 |
| 2W500-50 | 172 | 123 | 209 | 168 | 2〞 |
2W 氣體電磁閥規格參數
| 型號 | 2W025-06 | 2W025-08 | 2W040-08 | 2W040-10 | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
| 使用流體 | 空氣、水、油、瓦斯、液化氣、天然氣、煤氣 | ||||||||||
| 動作方式 | 直動式 | ||||||||||
| 型式 | 常閉式或常開式 | ||||||||||
| 流量孔徑mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | |||
| CV值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |||
| 接管口徑G | 1/8 | 1/4 | 1/4 | 3/8 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| 使用流體粘度 | 20CST以下 | ||||||||||
| 使用壓力Kg/cm2 | 常閉：0∽10Kgf/cm2常開：0∽8Kgf/cm2 | ||||||||||
| 最大耐壓力Kg/cm2 | 16Kgf/cm2 | ||||||||||
| 工作溫度℃ | -5∽80℃（高溫V型-10∽120℃） | ||||||||||
| 使用電壓范圍 | +-10% 電壓：AC220V AC110V DC24V DC12V 其它電壓和工廠接洽 | ||||||||||
| 本體材質 | 鍛黃銅和不銹鋼304，不銹鋼在型號后加“J” | ||||||||||
| 油封材質 | 常規：NBR可選型：EPDM、VMQ、VITON | ||||||||||
| 工作電壓 | AC:220V、110V、36V、50/60HZ DC:220V、110V36V、24V、12V | ||||||||||

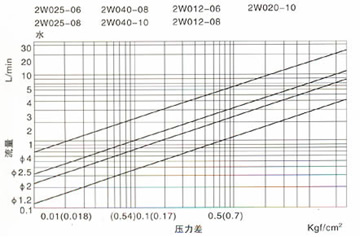

壓差、流量曲線圖
2W 氣體電磁閥用戶訂購提示：
1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/dcf.html">電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、2W 氣體電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的2W 氣體電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：2W 氣體電磁閥使用說明書
