RSPS不銹鋼高溫氣體電磁閥

結構特點

1、 零壓力啟動。分步直動式開閥結構，使用壓力范圍廣。
2、 閥體及內件采用不銹鋼SUS304，密封件全部采用聚四氟乙烯PTEE，能耐高溫及防腐 ，使用壽命長。
3、 活塞式、雙導向式密封，開閉靈活可靠。

規格參數與性能指標

型號 RSPS
公稱通徑 15 20 25 32 40 50(mm)
使用流體 蒸汽、空氣、液體、油20CST以下
動作方式 分步直動式
型式 常閉式
流體溫度 -5℃∽200℃
使用壓力范圍 0∽16 Kgf/cm2
最大耐壓力 20 Kgf/cm2
流量孔徑mm 15 20 25 32 32 40 40 50 50
接管口徑G 1/2〞 3/4〞 1〞 11/4〞 法蘭 11/2〞 法蘭 2〞 法蘭
CV值 5 7.8 12 24 29 48
標準電壓 AC:380、220、110、36 DC:220、110 36、24
閥體材質 USU304不銹鋼(SUS316可定制)
密封材質 高溫：PTFE 低溫：VITON
電壓波動范圍 ±10 %
外形尺寸L×H 70×130 72×136 98×155 116×170 158×216 122×200 158×250 167×210 202×250

產品規格技術參數

型號	RSPS-15J	RSPS-20J	RSPS-25J	RSPS-32J	RSPS-32JF	RSPS-40J	RSPS-40JF	RSPS-50J	RSPS-50JF
使用流體	蒸汽、空氣、液體、油20CST以下
動作方式	分步直動式
型式	常閉式
流體溫度	-5℃∽200℃
使用壓力范圍	0∽16 Kgf/cm2
最大耐壓力	20 Kgf/cm2
流量孔徑mm	15	20	25	32	32	40	40	50	50
接管口徑G	1/2〞	3/4〞	1〞	11/4〞	法蘭	11/2〞	法蘭	2〞	法蘭
CV值	5	7.8	12	24		29		48
標準電壓	AC:380、220、110、36 DC:220、110 36、24
閥體材質	USU304不銹鋼(SUS316可定制)
密封材質	高溫：PTFE 低溫：VITON
電壓波動范圍	±10 %
外形尺寸L×H	70×130	72×136	98×155	116×170	158×216	122×200	158×250	167×210	202×250

訂貨代碼

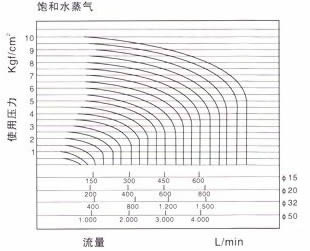

流量曲線表

RSPS不銹鋼高溫氣體電磁閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/dcf.html">電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、RSPS不銹鋼高溫氣體電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的RSPS不銹鋼高溫氣體電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：RSPS不銹鋼高溫氣體電磁閥使用說明書
