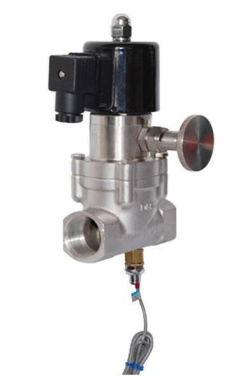

ZC帶手動信號電磁閥

別名：消防信號電磁閥

特點

當自動控制時：手動開關口指向關：線圈通電，電磁閥打開，介質流通；線圈斷電，電磁閥關閉，介質截止。 當手動控制時：旋轉手動開關，使手動開關口指向開方向，電磁閥打開，介質流通；旋轉手動開關，使手動開關口指向關方向，電磁閥關閉，介質截止。該產品主要適用于消防等安全防護。

技術參數

型號：ZC
適用介質：氣、水、油
使用壓力：0.01～20MPa
介質溫度：-10～+80℃
介質粘度：小于５０ＣＳt（大于時需定制）
防護性能：防水、防爆、
閥體材質：３０４不銹鋼、鑄鐵
控制方式：常閉
電源電壓：ＤＣ３～１２７Ｖ　?。粒茫常丁常福埃?br /> 連接方式：內螺紋、法蘭
泄 漏 量：零

規格參數

不銹鋼帶手動信號電磁閥規格參數：
注:法蘭連接適用壓力5MPa內

型號	管接閥體  長×高	法蘭閥體  長×高	管接接口 (")	法蘭接口   (mm)
ZC-15	65×100	90×100	G1/2	Φ65-4-Φ14
ZC-20	80×120	105×150	G3/4	Φ75-4-Φ14
ZC-25	95×130	125×170	G1	Φ85-4-Φ14
ZC-32	115×145	135×180	G5/4	Φ100-4-Φ14
ZC-40	128×160	150×190	G3/2	Φ110-4-Φ15
ZC-50	145×175	155×220	G2	Φ125-4-Φ15
ZC-65	----	200×250	----	Φ145-4-Φ17
ZC-80	----	220×290	----	Φ160-4-Φ17
ZC-100	----	260×310	----	Φ180-8-Φ17f

鑄鐵帶手動信號電磁閥規格參數：

型號	管接閥體  長×高	法蘭閥體  長×高	適用壓力 (MPa)	管接接口 (")
ZC-20	105×135	----	0.01～2.0	G3/4
ZC-25	105×135	128×160	0.01～2.0	G1
ZC-32	120×150	150×200	0.01～2.0	G5/4
ZC-40	143×170	157×220	0.01～2.0	G3/2
ZC-50	155×180	175×230	0.01～2.0	G2
ZC-65	----	235×270	0.02～2.0	----
ZC-80	----	270×280	0.02～2.0	----
ZC-100	----	300×310	0.02～2.0	----

備注：特殊大口徑閥可定制。

ZC帶手動信號電磁閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/dcf.html">電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、ZC帶手動信號電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的ZC帶手動信號電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZC帶手動信號電磁閥使用說明書
