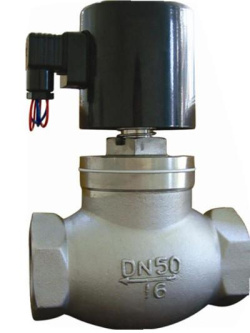

ZQDF蒸汽電磁閥

別名：ZQDF系列不銹鋼活塞蒸汽電磁閥

結構特點

1、 集直動式開閥和先導式兩位一體的分步直動式特殊結構。
2、 無壓力亦能打開主閥，低壓差流量大，適用面廣。
3、 采用聚四氟乙烯密封，耐溫性能好。
4、 型式：常閉式。

技術參數

公稱通徑 15、20、25、32、40、50mm
公稱壓力 0.8Mpa
工作壓差 0-0.8Mpa
工作介質 蒸汽、液體、空氣、氣體、油≤4°E
適用介質：蒸汽、氣體、空氣、油
介質溫度 -5～180℃
額定電壓V AC：380、220、110、36 DC：220、110、36、24
功率 ≤50W

產品用途

通用類電磁閥，適用于多種介質管路的自動控制，尤其適用于無壓差或低壓力系統，如高位自流水槽、風機、水廠虹吸真空系統等。

產品規格參數

型號	連接方式	連接尺寸	L	H	KV值	閥體材質
ZQDF-15	內螺紋	G1/2〞	82	168	2.8	黃銅精鑄
ZQDF-20	內螺紋	G3/4〞	101	195	5
ZQDF-25	內螺紋	G1〞	110	195	8.5
ZQDF-32	內螺紋	G11/4〞	118	206	12
ZQDF-40	內螺紋	G11/2〞	127	225	18
ZQDF-50	內螺紋	G2〞	127	225	30
ZQDF-15F	法蘭	4-Ф13.5孔距Ф65	101	185	2.8	黃銅精鑄 連體法蘭
ZQDF-20F	法蘭	4-Ф13.5孔距Ф75	107	210	5
ZQDF-25F	法蘭	4-Ф13.5孔距Ф85	106	219	8.5
ZQDF-32F	法蘭	4-Ф17.5孔距Ф100	122	240	12
ZQDF-40F	法蘭	4-Ф17.5孔距Ф110	142	248	18
ZQDF-50F	法蘭	4-Ф17.5孔距Ф125	150	255	30
ZQDF-40F	法蘭	4-Ф17.5孔距Ф100	196	255	18	閥體鑄鐵 閥蓋黃銅
ZQDF-50F	法蘭	4-Ф17.5孔距Ф125	238	266	30

ZQDF蒸汽電磁閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/dcf.html">電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）
2）、ZQDF蒸汽電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的ZQDF蒸汽電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZQDF蒸汽電磁閥使用說明書
