ZBSF不銹鋼直動式電磁閥

特點

本閥為分步動作直接導式常閉電磁閥，線圈通電后銜鐵先帶動小閥開啟，大閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，大小閥利用介質壓力而緊密關閉。

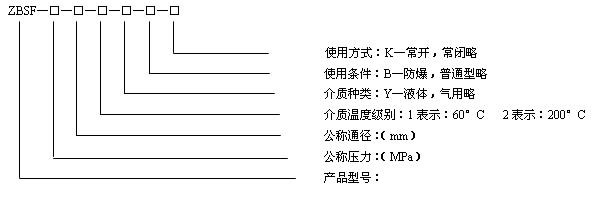

型號規格說明

技術參數

工作介質： 腐蝕性氣體、超凈流體、食用流體
ZBSF-1：氣體用ZBSF-1Y：液體用
ZBSF-2：氣體用ZBSF-2Y：液體用
介質溫度°C ：ZBSF-1(1Y): ≤60°C
ZBSF-2(2Y): ≤200°C
公稱壓差（MPa）：1.6
工作壓差（MPa）：0~1.6
電源電壓 AC220V其余規格可作特殊訂貨
使用壽命 按JB/T7352-94規定
泄漏量（ml/min）：按JB/T7352-94.F規定
公稱通徑：10 15 20 25 32 40 50
功耗（VA）： 40 50

安裝尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	130	153	90	60	41	14	3	4 -ф14
15	130	153	95	65	46	14	3	4 -ф14
20	150	153	105	75	56	16	3	4 -ф14
25	160	153	115	85	65	16	3	4 -ф14
32	180	176	140	100	76	18	3	4 -ф18
40	200	176	150	110	84	18	3	4 -ф18
50	230	192	165	125	99	20	3	4 -ф18

ZBSF不銹鋼直動式電磁閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/dcf.html">電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、ZBSF不銹鋼直動式電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的ZBSF不銹鋼直動式電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZBSF不銹鋼直動式電磁閥使用說明書
