2W 水用電磁閥

特點

采用二口(通)二位直動式膜片結構無壓力啟動，大大擴充了它的使用領域。采用平板式膜片結構啟閉可靠，并且大大增強該產品的使用壽命。選用塑封線圈可提高該產品在眾多環境下的安全使用。適用介質：液體、水、熱水、氣、油、瓦斯等,并請注意以下細節:
1、 如在食品機械和飲用水上使用，可在訂貨時提出密封材料可用食品級硅橡膠PYMQ。
2、安裝手動裝置的，在斷電或緊急情況下，可以手動操作閥門開關。
3、需要法蘭連接的可在訂貨時提出。

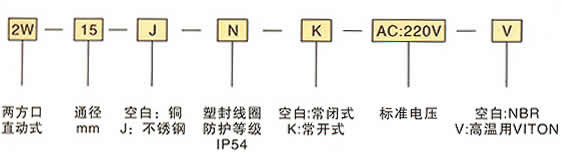

水(熱水) 型2W-N電磁閥

規格型號	長（L）mm	高(H)mm	接管螺紋
2W-2.5N	40.5	75	PT1/8"1/4"
2W-4N	52.5	85.5	PT3/8"
2W-10N	69	117	PT3/8"
2W-15N	69	117	PT1/2"
2W-20N	73	123.5	PT3/4"
2W-25N	99	134.5	PT1"
2W-35N	112	172	PT11/4"
2W-40N	123	172	PT11/2"
2W-50N	168	209	PT2"

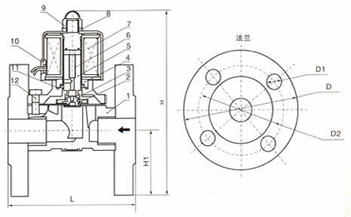

不銹鋼法蘭式2W 水用電磁閥

型號	長(L)	高（H）	H1	法蘭D	法蘭D1	法蘭D2
2W-10JF	96	145	45	90	ф14	ф65
2W-15JF	96	145	45	90	ф14	ф65
2W-20JF	98	155	50	100	ф14	ф75
2W-25JF	128	166	55	110	ф14	ф85
2W-32JF	158	204	67.5	135	ф18	ф100
2W-40JF	158	217	72.5	145	ф18	ф110
2W-50JF	202	227	78	156	ф18	ф125

注：需要常開式，在型號后加K，如2W-25JFK，F(xiàn)表示法蘭連接。

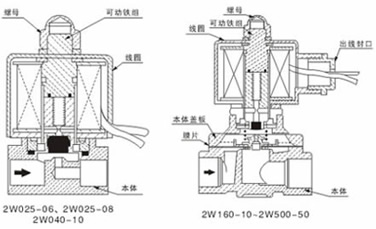

序號	名稱	序號	名稱
1	本體	2	膜片組合
3	膜片拉伸彈簧	4	電磁鐵組合
5	可動鐵組合	6	壓縮彈簧
7	線圈組合	8	彈簧華司
9	六角蓋形螺帽	10	出線護套
11	O令	12	螺釘

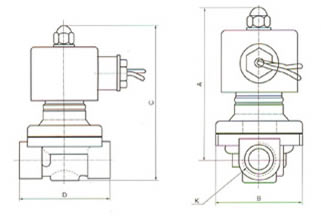

型號	A	B	C	D	K(PT)
2W025-06	66	30.3	75	40.5	1/8〞
2W025-08	66	30.3	75	40.5	1/4〞
2W040-08	66	30.3	75	40.5	1/4〞
2W040-10	74	32.2	85.5	52.5	3/8〞
2W160-10	101.5	57	117	69	3/8〞
2W160-15	101.5	57	117	69	1/2〞
2W200-20	107	57	123.5	73	3/4〞
2W250-25	111.5	73.5	134.5	99	1〞
2W350-35	140	90	170	119	11/〞4
2W400-40	142	95	172	123	11/2〞
2W500-50	172	123	209	168	2〞

2W 水用電磁閥規格參數

型號	2W025-06	2W025-08	2W040-08	2W040-10	2W160-10	2W160-15	2W200-20	2W250-25	2W350-35	2W400-40	2W500-50
使用流體	空氣、水、油、瓦斯、液化氣、天然氣、煤氣
動作方式	直動式
型式	常閉式或常開式
流量孔徑mm	2.5		4		16		20	25	35	40	50
CV值	0.23		0.6		4.8		7.6	12	24	29	48
接管口徑G	1/8	1/4	1/4	3/8	3/8	1/2	3/4	1	11/4	11/2	2
使用流體粘度	20CST以下
使用壓力Kg/cm2	常閉：0∽10Kgf/cm2常開：0∽8Kgf/cm2
最大耐壓力Kg/cm2	16Kgf/cm2
工作溫度℃	-5∽80℃（高溫V型-10∽120℃）
使用電壓范圍	+-10% 電壓：AC220V AC110V DC24V DC12V 其它電壓和工廠接洽
本體材質	鍛黃銅和不銹鋼304，不銹鋼在型號后加“J”
油封材質	常規：NBR可選型：EPDM、VMQ、VITON
工作電壓	AC:220V、110V、36V、50/60HZ DC:220V、110V36V、24V、12V

2W 水用電磁閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、2W 水用電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的2W 水用電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：2W 水用電磁閥使用說明書
