CD-33/CD-33S系列受控圓盤型疏水閥

產品介紹

CD— 33，CD—33S不銹鋼受控圓盤型疏水閥結構非常緊湊，適合于在狹小的管路空間上安裝。

優點

1、設計了三個排放孔。
2、過程可控，磨損最小。
3、防凍。
4、硬制圓盤及底座。

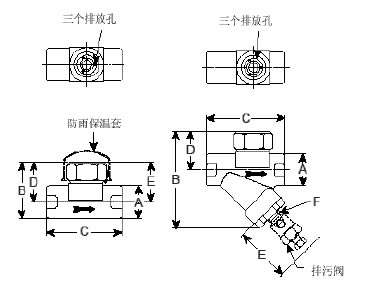

結構尺寸

型號	CD-33		CD-33S (含內置過濾器)
連接尺寸mm	15,20	25	15,20	25
"A" mm	37	44	37	44
"B mm	63	79	108	121
"C" mm	84	100	89	105
"D" mm	44	57	44	57
"E" mm			76	76
"F' mm			6	6
重量kg	0.64	1.1	0.64	1.5

材質

閥體:不銹鋼ASTM A743 Gr.CA40
閥蓋:不銹鋼ASTM A743 Gr.CA40
過濾網:不銹鋼
控制室:硬化不銹鋼
受控圓盤:硬化不銹鋼

訂購須知

選型：
應根據經驗或公司銷售人員幫您選型。選則主要依據：
1．凝結水負荷kg/h(確定排量)；
2．所選用的安全系數，一般為2—3之間；
3．壓差 MPa；
4.最大允許壓力MPa。
訂購:
1、給出型號；
2、給出連接尺寸(如果要求法蘭連接,請給出詳細的法蘭類型)；
3、給出可能遇到的最大工作壓力；
4、指明所需配件。

排量表

壓差 MPa	型號 CD一33,33S DN15,DN20	型號 CD一33,33S DN25
0．070 0．200 0．350 0．500 0．700 1．050 1．400 2．050 2．750 4．150	168 205 259 309 355 427 491 591 682 875	227 277 355 414 477 586 682 845 982 1295

上海永鵬閥門CD-33/CD-33S系列受控圓盤型疏水閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/ssf.html">疏水閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、上海永鵬閥門網為您提供的"永鵬牌"CD-33/CD-33S系列受控圓盤型疏水閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供疏水閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的CD-33/CD-33S系列受控圓盤型疏水閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：CD-33/CD-33S系列受控圓盤型疏水閥使用說明書
