QBY工程塑料氣動隔膜泵

一、特點原理及圖片:

QBY工程塑料氣動隔膜泵是一種既能抽送流動的液體，又能輸送一些不易流動的介質的隔膜泵，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質等輸送機械的許多優點：
QBY工程塑料氣動隔膜泵不需灌引水，吸程達7m，揚程達70m，出口壓力≥6㎏f/㎝²；
流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
上海永鵬SHYONP生產的工程塑料氣動隔膜泵揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7㎏f/㎝2之間)；
QBY工程塑料氣動隔膜泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
QBY工程塑料氣動隔膜泵不必用電，適用在貴州省各種易燃、易爆場所使用安全可靠；
QBY工程塑料氣動隔膜泵可以浸沒在介質中工作；
使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
上海永鵬水泵提供的工程塑料氣動隔膜泵可輸送較粘的液體(粘度在1萬厘泊以下)；
QBY工程塑料氣動隔膜泵泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

二、工作原理

在泵的兩個對稱工作腔中A、B中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由E進入配氣閥，使膜片向右運動，則A室的吸力使介質由C入口流入，推開球閥②進入A室，球閥④則因吸入而閉鎖；B室中的介質則被擠壓，推開球閥③由出口D流出，同時使球閥①閉鎖，防止回流，就這樣循環往復使介質不斷從C入口處吸入，D出口處排出。

三、主要用途

泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等； 泵吸油漆、顏料、膠水、黏合劑等；
泵吸各種瓦、瓷、磚器及陶器釉漿等；
泵吸各種磨料、腐蝕劑、清洗油垢等；
泵吸各種劇毒、易燃、易發揮液體等；
泵吸各種污水、水泥灌漿及灰漿等；
泵吸各種強酸、強堿、強腐蝕液體等；
作為各種固液分離設備的前級送壓裝置。

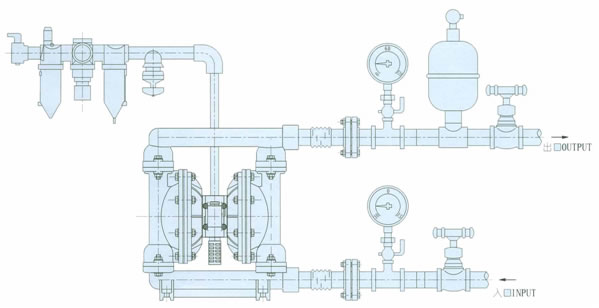

四、系統連接示意圖

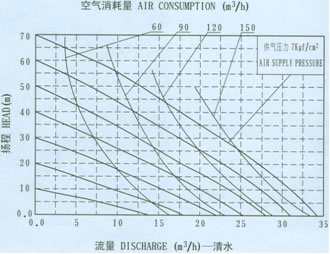

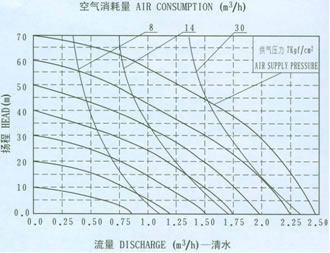

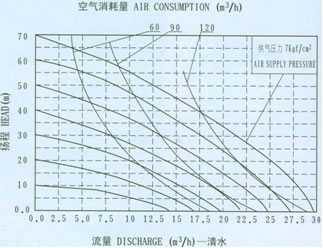

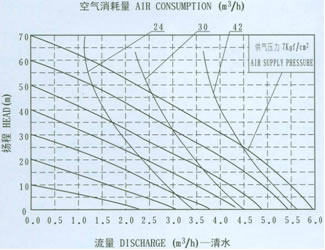

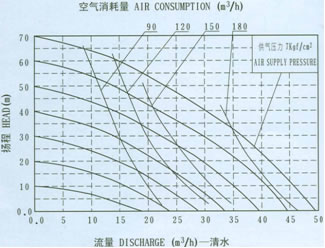

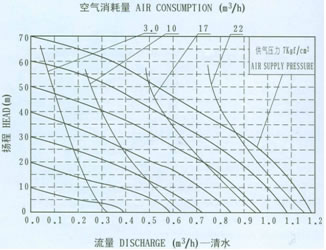

五、流量曲線圖

六、系統連接示意圖

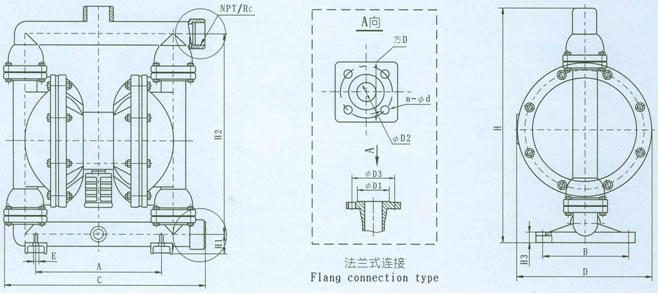

七、安裝尺寸圖

八、安裝尺寸表

型號	A	B	C	D	E	H1	H2	H3	H	螺紋式	法蘭式
										NPT/RC	D1	D2	D3	D	n	g
QBY-10	130	50	220	145	10	39	195	10	270	1/2	-	-	-	-	-	-
QBY-15	130	50	220	145	10	39	195	10	270	1/2	-	-	-	-	-	-
QBY-25	245	160	360	250	12	63	360	36	470	2	-	-	-	-	-	-
QBY-40	245	160	360	250	12	63	360	35	470	進11/2出11/4	-	-	-	-	-	-
QBY-50	335	220	540	345	16	88	-	25	720	-	90	50	110	方 130×130	4	14
QBY-65	335	220	540	345	16	88	-	25	720	-	110	65	130	方 130×130	4	14
QBY-80	425	250	570	450	18	110	-	32	900	-	125	80	150	方 160×160	4	18
QBY-100	425	250	570	450	18	110	-	32	900	-	145	100	170	方 160×160	4	18

九、性能參數

型號

流量 (m3/h)

揚程 (m)

出口 壓力 (㎏f/cm2)

吸程 (m)

最大允許 顆粒直徑 (mm)

最大供 氣壓力 (㎏f/cm2)

最大空氣 消耗量 (m3/min)

材 料

鋁 ZL104

不銹鋼 1Cr18 Ni9Ti

鑄鐵 HT200

增強 聚丙烯

過濾部 分襯氟

QBY-10

0～0.8

0～50

6

5

1

7

0.3

★

★

★

★

/

QBY-15

0～1

0～50

6

5

1

7

0.3

★

★

★

★

/

QBY-25

0～2.4

0～50

6

7

2.5

7

0.6

★

★

★

★

★

QBY-40

0～8

0～50

6

7

4.5

7

0.6

★

★

★

★

★

QBY-50

0～12

0～50

6

7

8

7

0.9

★

★

★

/

★

QBY-65

0～16

0～50

6

7

8

7

0.9

★

★

★

/

★

QBY-80

0～24

0～50

6

7

10

7

1.5

★

★

★

/

/

QBY-100

0～30

0～50

6

7

10

7

1.5

★

★

★

/

/

Note: ★=有 /=無

上海永鵬水泵QBY工程塑料氣動隔膜泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/gmb.html">隔膜泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、上海永鵬水泵網為您提供的"永鵬牌"QBY工程塑料氣動隔膜泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供隔膜泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬SHYONP隨機提供的最新QBY工程塑料氣動隔膜泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：QBY工程塑料氣動隔膜泵使用說明書。
