UD-C/V2A/RSSM微型活塞式電磁閥

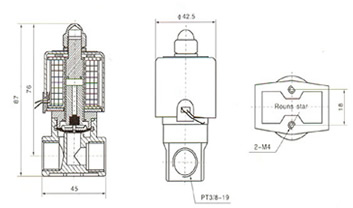

UD-C型微型活塞式電磁閥

主要技術參數

型號 UD-C-10
使用介質 熱水、氣、空氣、水、溫水、油
流體溫度 -5℃～100℃
動作方式 先導式 、直動式
型式 常閉式
工作壓力 0～10kg/cm2
流量孔徑 10mm
連接方式 PT3/8
閥體材質 熱鍛黃銅
油封材質 丁腈橡膠、NBR 、VITON
CV值 4•B
額定電壓 AC：220V 110V 50/60Hz DC:220V 24V 12V
線圈功率 AC220V：11VA DC24V：9.5W
電壓波動范圍 ±10%

V2A型微型活塞式電磁閥

主要技術參數

使用流體 空氣、水、瓦斯、溫水、低真空
反應時間 2-6毫秒
流體溫度 -5℃～100℃
環境溫度 -10℃～40℃
動作方式 直動式
型式 常閉式
額定電壓V AC 220、110 50/60Hz
DC 220、24、12
電壓波動范圍 ±10%
連續使用 100%
保護等級 IP65
功率 AC 220V：8VA DC 24V：6.5W
耐熱等級 GLASS B 130℃
油封材質 NBR或VITON
閥體材質 PP+FIBER GLASS
磁頭、動鐵芯 IJ117
分磁環 紫銅

主要規格

型號	連接尺寸	流量孔徑	CV	使用壓力（Mpa）
V2A	1/4＂NPT	3.0mm	0.23	最小	最大-AC	最大-DC
				0	1.0	1.0

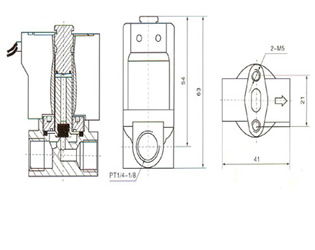

RSSM型 微型活塞式電磁閥

選用規格

型號	通徑	螺紋連接	CV值	線圈功率
RSSM-2	2mm	G1/8〃	0.2	AC 220V:8VA DC 24V:6.5W
RSSM-3	3mm	G1/4〞	0.4
RSSM-4	4mm	G1/4〞	0.6

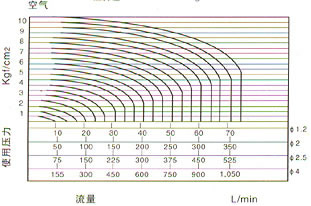

RSSM型微型活塞式電磁閥流量圖

注：常開閥高度H增加20mm。

UD-C/V2A/RSSM微型活塞式電磁閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、UD-C/V2A/RSSM微型活塞式電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的UD-C/V2A/RSSM微型活塞式電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：UD-C/V2A/RSSM微型活塞式電磁閥使用說明書
