ZCZP大通徑高溫電磁閥

結構特點

電磁間接先導膜片式操作結構當自動控制時：
①本閥不受蒸汽準凝水影響；
②介質流體溫度可達200℃；
③主閥芯采用特種材料，耐磨損；
④閥芯利用流體潤滑作用，減少磨損；
⑤本閥采用先導式結構適用于大口徑系列。

適用范圍

適用過熱蒸汽、高溫油、熱水、水、空氣等，廣泛應用于蒸汽加熱器、干燥器、石油化工、制藥、食品、水泥制品和環保等部門的自控系統。

技術參數

參數/型號	ZCZP-1					ZCZP-2
工作介質	常溫液體氣體等					調溫液體、氣體等
介質溫度(℃)	≤60					≤220
電源電壓	AC220V其余規格可作特殊訂貨
工作壓力(MPa)	0.04～1.6						0.1～1.6
公稱通徑	40	50	65	100	125	150	200	250	300	350
功率	24W		50VA
閥體材質	黃銅和不銹鋼		鑄鋼和不銹鋼
流量系數(Kv)	按JB/T7352-94規定

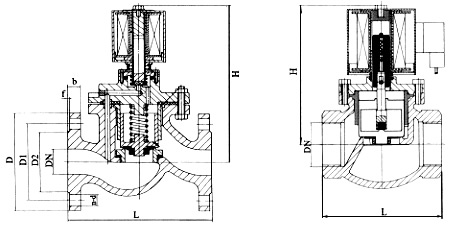

安裝尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	內螺紋	外形尺寸		外形尺寸		法蘭尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
40	11/2	200	145	244	141	150	110	84	4--Φ18	18	3
50	2	210	160	250	158	165	125	94	4--Φ18	20	3
65				260	290	185	145	118	4--Φ18	20	3
80				260	310	200	160	132	8-Φ18	20	3
100				290	350	220	180	156	8-Φ18	22	3
125				365	400	250	210	184	8-Φ18	22	3
150				400	480	285	240	211	8-Φ18	24	3
200				443	600	340	295	266	8-Φ18	24	3
250				493	750	395	350	319	12-Φ26	26	4
300				549	850	445	400	370	12-Φ26	28	4
350				600	980	520	470	429	16-Φ26	30	4

ZCZP大通徑高溫電磁閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/dcf.html">電磁閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、ZCZP大通徑高溫電磁閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供電磁閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的ZCZP大通徑高溫電磁閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZCZP大通徑高溫電磁閥使用說明書
