ISB型便拆臥式管道泵

ISB型便拆臥式管道泵（簡稱：ISB便拆式管道泵），提供的為便拆式臥式單級單吸管道離心泵，非自吸式裝有標準風冷電機和機械密封。電機使用符合IEC（歐共體標準）和DIN（德國工業標準）全封閉風冷電機。獨特設計的電機和泵體，采用同軸聯接，同心度加工精度高。用來輸送稀薄、清潔的、非侵蝕型、非易爆且不含固體顆?；蚶w維的液體。上海永鵬生產的便拆臥式管道泵設計應用于星級賓館、公寓大廈、高層住宅的生活給水、空調系統、冷卻、冷凍水循環、采暖系統補水、消防系統增壓、游泳池水循環等場合，以及供水和分配水，在自來水廠和分站的增壓、人工噴水灌溉、滴水灌溉和泛濫式灌溉。在冷卻和加熱系統中的循環。在貴州省造紙廠和制糖工業、鋼鐵生產、調制水、冷凝水傳輸和鍋爐給水。洗滌和清洗裝置，噴漆時的水地分間車間，水箱和蓄水池的抽空和注滿水，除塵裝置的增濕。還可用于環境工程方面的過濾裝置、水處理系統、除塵裝置、再冷卻系統和濾水處理。

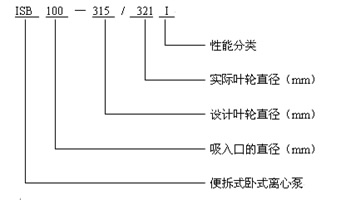

ISB型便拆臥式管道泵型號說明

ISB型便拆臥式管道泵性能參數

泵

性能	流量	揚程	配套功率	工作壓力	介質溫度范圍	進出口徑
參數	1900m3/h	133m	250kw	10巴巴和16巴	-10℃—+80℃	DN40-DN400mm

電機

性能	轉速	電壓	頻率	防護等級	絕緣等級	環境溫度
參數	2900/1450/970r/min	380V	50Hz	IP44、IP54	B、F級	最高+40℃

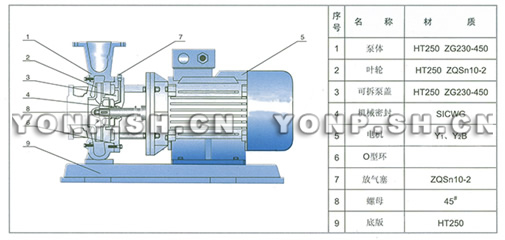

ISB管道泵結構圖

ISB型便拆臥式管道泵特點

泵殼
帶有法蘭的螺旋形通道鑄鐵泵殼，采用電機加長軸聯接，當泵轉子部件需保養或更換配件時，不需拆電機、泵體、只需打開泵蓋取出葉輪、密封、更換便可，法琳娜尺寸符合GB216.5，進出口的尺寸相同。泵殼底部裝有一放水螺塞。
葉輪
ISB型便拆臥式管道泵的葉輪為密閉軸向型葉輪，背部有平衡孔，表面光滑，被加工的尺寸上高度精確，并保證具有良好的平衡。
軸封
ISB型便拆臥式管道泵都有一只免維護非平衡性碳/碳化鎢橡膠波紋管機械軸封，氣門螺塞通道中液體的循環確保軸封潤滑和冷卻。
軸
軸表面為高精度表面，尺寸合理，大大延長了軸封的壽命。
安裝
當安裝泵時，為了極限的防止振動和噪音的傳遞，可將泵安裝在隔振材料上，使來自泵組振動和噪音進一步減少。泵在安裝或運行時不允許作為管道的支撐，在所有的工況下均不受外力。
聯接
可以安裝在水平或垂直的管路中，這要取決于電機大小。
裝有7.5kw及以上電機的泵只可水平安裝，即電機/泵的軸要水平。
建議在泵的進出口裝上閘閥，防止泵在清洗或修理時系統內的水流失。

ISB型便拆臥式管道泵客戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://m.yu3a.cn/gdb.html">管道泵產品主要技術參數：流量、揚程、電機功率、材質或輸送介質名稱（根據水泵選型表）
2）、ISB型便拆臥式管道泵產品主要樣本資料：產品圖、總裝圖、外形尺寸圖、性能參數表、外形尺寸表及技術標準等所有水泵相關技術資料僅供管道泵用戶作選型參考。
3）、工程設計、施工、安裝等實際應用及維護請以生產廠家上海永鵬隨機提供的最新ISB型便拆臥式管道泵使用說明書為準，或來信來電技術咨詢、索取所需圖紙。
4）、請向我司免費索取解壓密碼后下載：ISB型便拆臥式管道泵使用說明書。
