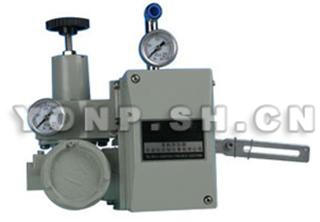

HEP電氣閥門定位器

（HEP）電氣閥門定位器能把調節裝置輸出的電信號變?yōu)轵?qū)動調節閥動作的氣信號，而且具有閥門定位功能，即克服閥桿摩擦力，抵消被調介度壓力變化而引起的平衡力，從而使閥門開度地應于調節裝置輸出的控制信號，實現正確定位。

技術參數和性能

輸入信號：標準4～20mADC
　　　　　分程：4-12mADC 12-20mADC 　　　　　10-50mADC
輸入阻抗：250Ω（4-12mADC）100Ω（10-50mADC）
供氣壓力：0.14～0.16MPa 0.17～0.5MPa
額定行程：直行程：12-100mm 轉角：0-90°
導線接頭：M22×1.5內螺紋（G1/2）
氣源接頭：ZG1/4
環境溫度：隔爆型-20～+60℃　　　　普通型-20～+80℃
相對溫度：≤90%
回 差：小于全行程1%
死 區：小于全行程0.4%
性 能：線性（可改變成快開，等百分比特性）
耗氣量：5L/mih（當氣源壓力在0.14MPa時）
流 量：140L/mih（當氣源壓力在0.14MPa時）
重 量：3.5kg

HEP型電氣閥門定位器　型號結構特點

項目

直行程

角行程

單作用

雙作用

單作用

雙作用

隔爆

本安

普通

隔爆

本安

普通

隔爆

本安

普通

隔爆

本安

普通

HEP

-15

-16

-17

-25

-26

-27

-15RC

-16 RC

-17 RC

-25 RC

-26 RC

-27 RC

防爆標志

EXdIICT6

EXiaIICT6

EXdIICT6

EXiaIICT6

EXdIICT6

EXiaIICT6

EXdIICT6

EXiaIICT6

防護等級

IP65

使用場所

防爆型適用于GB3836.1-2000(爆炸性氣體環境用電氣設備第1部分:通知要求)表B

規定的相應爆炸混合物的場所

普通型適用于非危險場所
