R1ZSQ/D W氣動快速切斷調節閥

用途

本閥是具有新穎獨特設計的多功能氣動蝶閥，它可與電動或氣動單元組合儀表配套使用，可接受標準電(氣Μ言號，進行自動調 節，又可接受開關量信號，實現快速開或關動作，還可現場手動操作。廣泛應用于冶金、石油、化工、建材、輕工、醫藥等工業部 門.具有自動調節、快速切斷、手動操作等功能，操作方便，密封可靠，動作靈敏快速。

主要性能

公稱壓力：0.25、0.6、1.0、1.6、2.5MPa
泄漏率：普通型≤10-2;密封型≤10-4
適用溫度：普通型：-20～225℃. -40～450℃.密封型：-20～225℃
適用介質：煙氣、煤氣、空氣、蒸氣、水及含有懸浮顆粒狀流體。
速度：標準信號全程時間10-16秒，快速啟
閉時間：1-2秒，2-4秒，4-6秒
氣源壓力：0.5MPa
輸入信號：（氣信號）0.02-1.0MPa(電信號)0-10 (4-20) mA.DC或開關量。
電磁閥旳電源：12V 24V.DC或220V.36V.AC
閥體材料：碳素鋼、鑄鐵、鑄鋼、鑄不銹鋼

功能

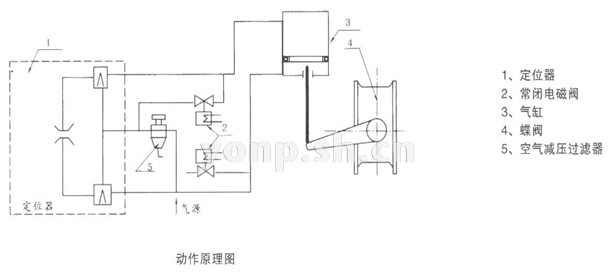

1、自動調節控制：當閥門定位器接受標準電(氣)信號，電磁閥處于失電狀態，定位器與氣缸連通，氣缸動作受標準信號控制，通過定位 器使閥板轉動，實現比例調節。（定位器動作原現及技術參數見"附錄"）。
2、快速切斷：當開關量信號使電磁閥通電，氣源經電磁閥進入氣缸，氣缸另一側經電磁閥排氣，實現快速切斷或開啟。
3、手動操作：將"手動一自動"切換手柄搬向手動位置，平衡閥自動打開，氣缸上下連通，然后進行手動操作。

型號編制說明：見附錄型號編制說明格式2

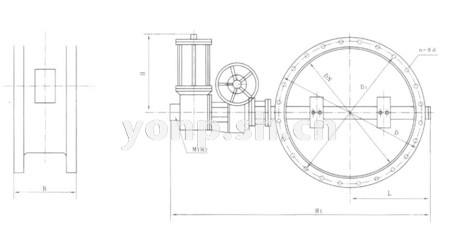

R1ZSQ/D W-6外形及連接尺寸表

DN	D	D1	Β	L	L1	Β	n-Φd	氣源接口 M1 信號接口 M2	全開時 允許最大 操作壓差 Mpa	配氣動執行器			質量
										缸徑	行程	力矩 N.m	(Kg)
100	205	170	70	110	420	800	4-Φ18	M1 M10x1 M2 M10x1	15.3	160	250	1000	82
150	260	225		140	470		8-Φ18		4.56				97
200	315	280	80	180	500		8-Φ18		1.9				110
250	375	335		200	580	1000	12-Φ18		1.57	200		1600	138
300	440	395	90	230	630		12-Φ22		0.91				180
350	485	445		255	650		12-Φ22	M1 Μ12 x 1·25 Μ2 Μ10 x 1	0.57				240
400	540	495	100	280	680	1150	16-Φ22		0.60	200	400	2500	325
450	590	550		400	750		16-Φ22		0.42				350
500	640	600		430	780		16-Φ24		0.30				390
600	750	705	150	480	800		20-Φ24	Μ1 Μ14 x 1.5 Μ2 Μ10 x 1	0.178				500
700	860	810		600	900	1250	24-027		0.126	250		4000	690
800	975	920	200	650	950		24-Φ30		0.120				840
900	1075	1020		700	1020	1400	24-Φ30	Μ1 Μ16 x 1.5 Μ2 Μ10 x 1	0.092	300		6000	990
1000	1175	1120		755	1070		28-Φ30		0.071				1100
1200	1400	1340	400	855	1170		32-Φ34		0.045	250x2		8000	1320
1400	1620	1560		955	1270		36-Φ34		0.037				1420
1600	1820	1760		1155	1470		40-Φ34		0.026	300x2		10000	1620
1800	2045	1970		1255	1570		44-Φ38		0.020				1770
2000	2265	2180		1355	1670		48-Φ43		0.015				2050

注：
1. 表中法蘭尺寸及質量是按公稱壓力為PN0.6MPa,需要其它公稱壓力
(PN0.25,1.0,1.6,2.5MPa),則其法蘭尺寸按JB79標準制造，其它尺寸與表中相同。
2. 實際壓差超過允許最大搡作壓差時，請與我廠技術科聯系。
3. 本閥可按用戶要求設計制造(非水平安裝請注明夾角)。
4. 需附件請注明(如空氣減壓過濾器、回信器)。
5. 訂貨時請注明：產品名稱、型號、規格、公稱壓力、切斷時間、適用溫度、閥體材料、電磁閥的電源及輸入信號。
